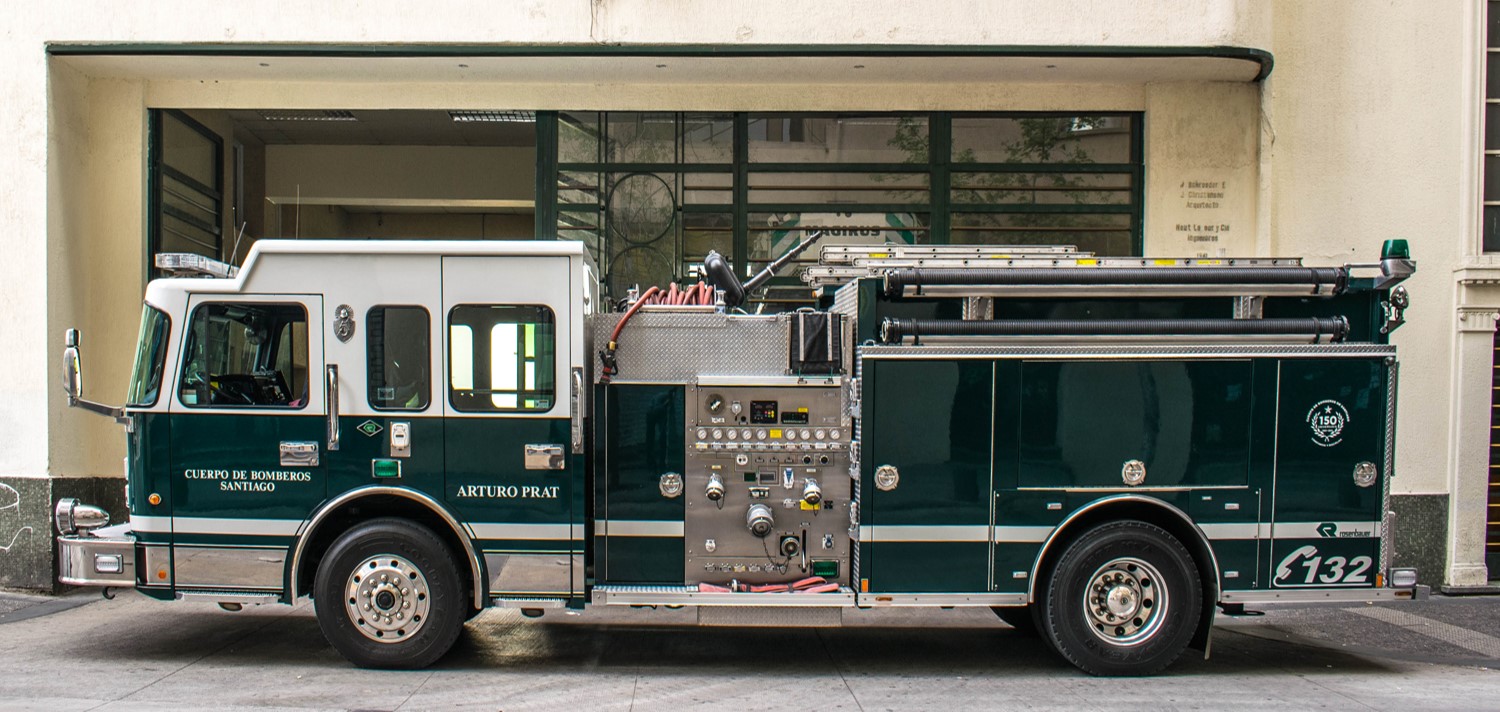

ESPECIFICACIONES TÉCNICAS BOMBA ROSENBAUER

GENERAL

  • Marca : Rosenbauer America
  • Modelo : Diseño especial para Quinta Cía. CBS
  • Cabina para 10 pasajeros, 4 puertas.
  • Peso bruto tren delantero 7.157 Kg., tren trasero 14.002 Kg.

MOTOR “CUMMINS MODELO ISC-330”

  • 6 cilindros en línea
  • 8,3 lts de desplazamiento
  • 330 HP a 2.000 rpm
  • 1000 lbs-pie de Torque máximo a 1.400 rpm
  • Relación de compresión 16.6 : 1
  • Ralentí: 600 – 700 rpm
  • Aceite motor: 21.8 lts 15W40
  • Temperatura (T°) sistema de refrigeración del motor: 80°C a 95°C o 180°F a 212°F
  • Presión mínima bomba aceite 10 PSI
  • Coolant: 28.4 lts

TRANSMISIÓN “ALLISON MODELO 3000EVP”

  • Automática
  • T° transmisión: 70°C a 107°C o 160°F a 225°F
  • Aceite: 18 lts norma Allison TES-295

ASPECTOS GENERALES

  • Suspensión marca Reyco Granning modelo 79KB, de paquete de resorte y amortiguador.
  • Transmisión Automática, marca Allison modelo 3000EVP
  • Dirección marca TRW Automotive, modelo TAS85006A. Usa 6,6 lts de aceite que cumpla norma DEX-3 (DEXRON III)
  • Caja toma fuerza cuerpo de bombas: Aceite ATF, 11,28 lts
  • Diferencial: Aceite 85W140, 17,5 lts
  • Mecanismo levantamiento de cabina: Aceite cumpla norma DEX-3, usa 4,7 lts
  • Frenos de aire: Disco en tren delantero y de tambor en el tren trasero.
  • Estanque de petróleo con capacidad de 189 Lts.
  • Estanque de agua con capacidad de 1.000 gal (3.785 Litros)
  • Neumáticos
    • Delanteros:315/80R 22,5 – 130 psi en frío
    • Traseros: 12R 22,5 Load Range H – 120 psi en frío
  • Generador Marca Honda modelo EM 5000 SX
    • Rango Potencia de 5000 W
    • Aceite 10W30, 1,41 lts
  • Torre de iluminación Command Shadow SL445-RT
    • 4 focos de 500W
    • 12v
    • 355° de rotación
    • Puede ser usado en cualquier condición climática (viento, lluvia, etc.)
    • Todo el sistema es totalmente eléctrico

DIMENSIONES

  • Largo total: 9,65 m
  • Alto: 3,07 m
  • Peso : 20,4 ton
  • ECM: Módulo Electrónico de Control

CUERPO DE BOMBAS

  • Bomba centrífuga de dobre efecto marca Waterous, modelo CSC-20. Capacidad 1.000 GPM (3.785 lpm)
  • Gobernador electrónico
  • Bomba de vacío automática
  • 5 entradas de agua
  • 5 salidas de agua (2 por cada costado y 1 por atrás).
  • 1 salida para manguerín de primeros auxilios
  • 1 salida para pitón monitor

DURACIÓN DEL ESTANQUE A 100 LBS Y 1.000 RPM.

TIPO

DURACIÓN (MIN.)

Manguerín 45
1 Pitón directo 52 mm. 24
2 Pitones directo 52 mm. 12
1 Pitón Akron 52 mm. 12
2 Pitones Akron 52 mm. 6
Monitor 2

PITÓN MONITOR

  • Pitón monitor desmontable con giro en 360°. Se puede montar en una base externa.
  • Capacidad de desalojo de 1.000 galones/min.

PITÓN O MANGUERÍN DE PRIMEROS AUXILIOS

  • Carrete de 60 mts de manguera rígida con un pitón siempre unido en el extremo, lo que permite dar agua muy rápidamente.

CAMAS “CROSS LINE”

  • Sistema para 2 camas “cross line” consistentes en 2 mangueras de 52mm unidas a su respectivo pitón. Estas camas sirven para intervención rápida que requiera un caudal de agua mayor al que pueda entregar el manguerín de primeros auxilios.

PÉRDIDAS O DIFERENCIA DE CARGAS

  • 15 lbs por 100 metros, material de 72 mm.
  • 15 lbs por 70 metros, material 52 mm.
  • 15 lbs por 10 metros de altura, material 52 mm.

EQUIVALENCIAS

  • 10 atm = 10 kg/cm2 = 150 psi = 10 bares
  • 1 kg/cm2 = 1 bar = 15 psi = 15 lbs
